Dans une supply chain, on ne peut améliorer que ce que l’on voit. C’est le principe fondateur de la Value Stream Mapping (VSM) : avant de lancer des chantiers d’optimisation, cartographier l’ensemble des flux, matières, informations, temps, pour révéler objectivement les gaspillages, les goulots et les sources de délais.
Outil central du lean manufacturing, la VSM est utilisée aussi bien dans les usines de production que dans les entrepôts logistiques, les fonctions de planification supply chain et les services.
Dans ce guide complet, vous allez apprendre à lire une VSM, à en construire une, et à l’utiliser comme levier d’amélioration continue dans votre supply chain.
Ingénieur en génie industriel de formation, j’ai occupé différents postes (approvisionneur, pilote de flux, global supply planner) pendant plus de 5 ans dans différents grands groupes du secteur avant de devenir formateur en supply chain. Ce que j’écris ici reflète mes propres recherches et ma propre expérience. N’hésitez pas à réagir en commentaire. Rejoignez-moi sur LinkedIn.
Sommaire
Qu’est-ce que la VSM (Value Stream Mapping) ?
La Value Stream Mapping, traduite en français par « cartographie de la chaîne de valeur », est un outil visuel du lean management qui permet de représenter l’ensemble des étapes nécessaires pour transformer une matière première en produit livré au client. Elle inclut à la fois les flux physiques (matières, produits) et les flux d’information (commandes, prévisions, ordres de fabrication).
Formalisée par Mike Rother et John Shook dans leur ouvrage Learning to See (1998), la VSM s’appuie sur les pratiques du Toyota Production System. Son principe : visualiser l’intégralité du flux de valeur pour distinguer les activités qui créent de la valeur pour le client de celles qui n’en créent pas, et qui constituent donc des gaspillages à éliminer.
Pourquoi utiliser la VSM ?
La VSM répond à un problème fréquent dans les démarches d’amélioration : les équipes optimisent chaque poste individuellement sans voir l’impact sur le flux global. Un poste peut être très performant et créer pourtant un goulot d’étranglement en aval. La VSM donne une vision systémique : elle montre le flux dans son ensemble, pas seulement ses composantes.
Elle permet de :
- Visualiser les gaspillages et les goulots que les KPI supply chain classiques ne révèlent pas ;
- Créer un langage commun entre les fonctions (production, logistique, planification, achats) ;
- Prioriser les chantiers d’amélioration selon leur impact réel sur le flux global ;
- Définir un état futur cible et construire une feuille de route d’amélioration concrète.
Les symboles et la lecture d’une VSM
La VSM utilise une symbologie standardisée, compréhensible par toutes les fonctions impliquées. Voici les symboles essentiels à connaître.
Symboles de flux physique
- Rectangle de processus : représente une étape de transformation (réception, assemblage, expédition). Chaque rectangle contient les indicateurs clés du poste : temps de cycle, taux de disponibilité, nombre d’opérateurs.
- Triangle stock : représente un stock ou un encours entre deux étapes. La quantité stockée et le délai associé y sont indiqués.
- Flèche poussée (flèche droite rayée) : le flux est déclenché par un signal de production interne, indépendamment de la demande réelle.
- Flèche tirée (flèche creuse en boucle) : le flux est déclenché par un signal de la demande réelle (kanban, commande client).
- Camion : représente un transport physique (livraison fournisseur ou expédition client) avec la fréquence associée.
Symboles de flux d’information
- Éclair : flux d’information électronique (EDI, ERP, e-mail).
- Flèche droite fine : flux d’information manuel (bon papier, appel téléphonique).
- Rectangle client/fournisseur : positionné en haut de la VSM, il indique les volumes, fréquences de commande et délais contractuels.
Les indicateurs clés à lire sur une VSM
Au bas de la VSM, une ligne de temps (time ladder) résume deux indicateurs fondamentaux :
- Lead time total (délai de bout en bout) : le temps réel nécessaire pour qu’une matière première devienne un produit livré. Il inclut les temps de stockage et d’attente, souvent 80 à 95 % du lead time total.
- Temps à valeur ajoutée : la somme des seuls temps de transformation réelle. Le ratio temps à valeur ajoutée / lead time total révèle l’ampleur des gaspillages.
Un ratio de 5 % est courant : cela signifie que 95 % du temps, le produit attend sans être transformé. C’est précisément ce que la VSM rend visible, et ce que le lean s’emploie à réduire.
Comment construire une VSM pas à pas
Une VSM se construit sur le terrain, en équipe, en observant les flux réels, pas à partir de données théoriques ou de procédures. Voici les étapes à suivre.
Étape 1, Choisir la famille de produits
On ne cartographie pas l’ensemble des flux d’un site en une seule VSM. On choisit une famille de produits : un groupe de références qui empruntent les mêmes étapes de processus. Ce périmètre doit être représentatif du flux principal et suffisamment homogène pour être cartographié en une journée.
Étape 2, Constituer l’équipe et préparer le terrain
La VSM est un exercice pluridisciplinaire. L’équipe idéale regroupe des représentants de chaque fonction concernée : production, logistique, planification, qualité, achats. Elle est animée par un facilitateur lean qui trace la carte au fur et à mesure des observations terrain. L’outil : une grande feuille de papier et des post-its, la VSM se construit à la main, pas sur écran.
Étape 3, Cartographier l’état actuel
On commence par le client (en haut à droite) et on remonte le flux vers le fournisseur (en haut à gauche). Pour chaque étape du processus, on mesure et on note sur le terrain :
- Le temps de cycle réel (pas théorique) ;
- Le taux de disponibilité de l’équipement ;
- Le nombre d’opérateurs affectés ;
- Le stock ou l’encours en amont (en jours de couverture) ;
- Les flux d’information qui déclenchent chaque étape.
La règle d’or : aller voir sur le terrain (gemba walk). Les données de l’ERP sont souvent trop agrégées ou trop optimistes. Seule l’observation directe donne les vrais chiffres.
Étape 4, Analyser et identifier les gaspillages
Une fois la carte actuelle tracée, l’équipe l’analyse collectivement. On positionne des éclairs rouges (« bursts ») sur les points de douleur identifiés : stocks excessifs, temps d’attente anormaux, flux d’information mal connectés, étapes sans valeur ajoutée. C’est l’étape la plus riche, souvent, c’est la première fois que toutes les fonctions voient le flux dans son ensemble.
De l’état actuel à l’état futur
La cartographie de l’état actuel n’est pas une fin en soi. Elle prépare la construction de la VSM état futur : la représentation du flux tel qu’on veut qu’il fonctionne après amélioration.
Le takt time comme référence
La première question à se poser pour construire l’état futur : quel est le takt time ? Le takt time est le rythme auquel le client consomme, exprimé en secondes ou minutes par unité :
Takt time = Temps disponible de production / Demande client sur la même période
Le takt time devient la référence pour dimensionner chaque étape du flux futur. Un poste dont le temps de cycle dépasse le takt time est un goulot potentiel. Un poste très inférieur au takt time est potentiellement surdimensionné.
Principes de conception de l’état futur
L’état futur s’appuie sur plusieurs questions structurantes :
- Où peut-on instaurer un flux continu (sans stock intermédiaire) ?
- Où faut-il positionner des points de découplage (supermarchés kanban) pour piloter le flux en tiré ?
- Quel est le processus goulot (pacemaker) qui doit dicter le rythme de l’ensemble ?
- Comment niveliser la production pour éviter les pics et les creux ?
La VSM état futur aboutit à un plan d’action : une liste de chantiers prioritaires, chacun associé à un responsable et une échéance. Ce plan transforme la cartographie en feuille de route opérationnelle.
VSM appliquée à la logistique et à l’entrepôt
La VSM a été conçue pour la production industrielle, mais elle s’adapte très bien aux flux logistiques et aux entrepôts. Quelques adaptations sont nécessaires.
Cartographier les flux entrepôt
En entrepôt, les « étapes de processus » cartographiées sont les opérations logistiques : réception, contrôle qualité, mise en stock, picking, conditionnement, expédition. Les stocks intermédiaires correspondent aux en-cours entre ces étapes, une palette en attente de contrôle, un colis prêt à l’expédition mais non encore chargé.
Les indicateurs clés à mesurer pour chaque opération logistique :
- Temps de cycle par unité traitée (palette, colis, ligne de commande) ;
- Taux d’erreur (erreurs de picking, litiges réception) ;
- Taux d’utilisation des équipements (chariots, convoyeurs) ;
- Délai de traitement moyen entre deux étapes.
VSM sur la supply chain étendue
La VSM peut aussi s’appliquer à l’échelle de la supply chain étendue : du fournisseur de rang 2 au client final. Ce niveau de cartographie révèle les gaspillages aux interfaces entre acteurs, délais de transport mal synchronisés, ruptures d’information entre WMS et TMS, délais de validation administrative. Plus complexe à conduire (il nécessite la coopération des partenaires), il produit souvent des gains supérieurs, car les plus gros gaspillages se situent précisément aux interfaces.
VSM et outils lean : comment s’articulent-ils ?
La VSM n’est pas un outil isolé. Elle s’inscrit dans une démarche lean globale et se connecte aux autres outils :
- 5S : les 5S créent les conditions de visibilité nécessaires pour conduire une VSM fiable. On ne cartographie pas correctement un flux dans un espace désorganisé. La VSM vient après les 5S, pas avant.
- DDMRP : la VSM identifie les points du flux où la variabilité est la plus forte, ce sont précisément là où le DDMRP positionnera ses tampons de découplage. Les deux outils se complètent naturellement.
- Théorie des contraintes : la VSM révèle le goulot d’étranglement, la ToC fournit la méthode pour l’exploiter et le lever.
- Lean Six Sigma : une fois le goulot identifié par la VSM, le Lean Six Sigma (démarche DMAIC) permet de réduire la variabilité autour de ce processus critique.
Pour une vue d’ensemble de ces outils et de la façon dont ils s’articulent dans une supply chain performante, notre article sur le lean manufacturing et la supply chain présente le cadre complet.
Conclusion
La Value Stream Mapping est l’outil lean qui donne à voir ce que les tableaux de bord ne montrent pas : le flux réel, avec ses attentes, ses stocks cachés, ses informations manquantes. En cartographiant l’état actuel, puis en concevant un état futur cible, les équipes passent d’une logique de résolution de problèmes ponctuels à une logique d’amélioration systémique du flux de valeur.
Les 5 points à retenir :
- La VSM cartographie l’ensemble des flux, matières et informations, d’un bout à l’autre de la chaîne.
- Elle révèle le ratio temps à valeur ajoutée / lead time total, souvent inférieur à 10 %.
- Elle se construit sur le terrain (gemba), pas depuis un bureau ou un ERP.
- L’état futur est la vraie valeur ajoutée : il transforme le diagnostic en feuille de route d’amélioration.
- La VSM s’intègre naturellement avec les 5S, le DDMRP, la ToC et le Lean Six Sigma.
FAQ, Value Stream Mapping
Quelle est la différence entre VSM et process mapping ?
Le process mapping (ou logigramme) représente les étapes d’un processus du point de vue des tâches à accomplir. La VSM va plus loin : elle intègre les flux d’information, les stocks intermédiaires, les temps d’attente et les indicateurs de performance de chaque étape. Elle donne une vision systémique du flux de valeur là où le process mapping donne une vue séquentielle des tâches.
Combien de temps dure un atelier VSM ?
Un atelier VSM classique dure une à deux journées pour la cartographie de l’état actuel. La construction de l’état futur nécessite une demi-journée supplémentaire. On y ajoute généralement une session de priorisation des chantiers et de construction du plan d’action. Au total, comptez deux à trois jours pour un cycle VSM complet sur un périmètre ciblé.
Faut-il un logiciel spécifique pour faire une VSM ?

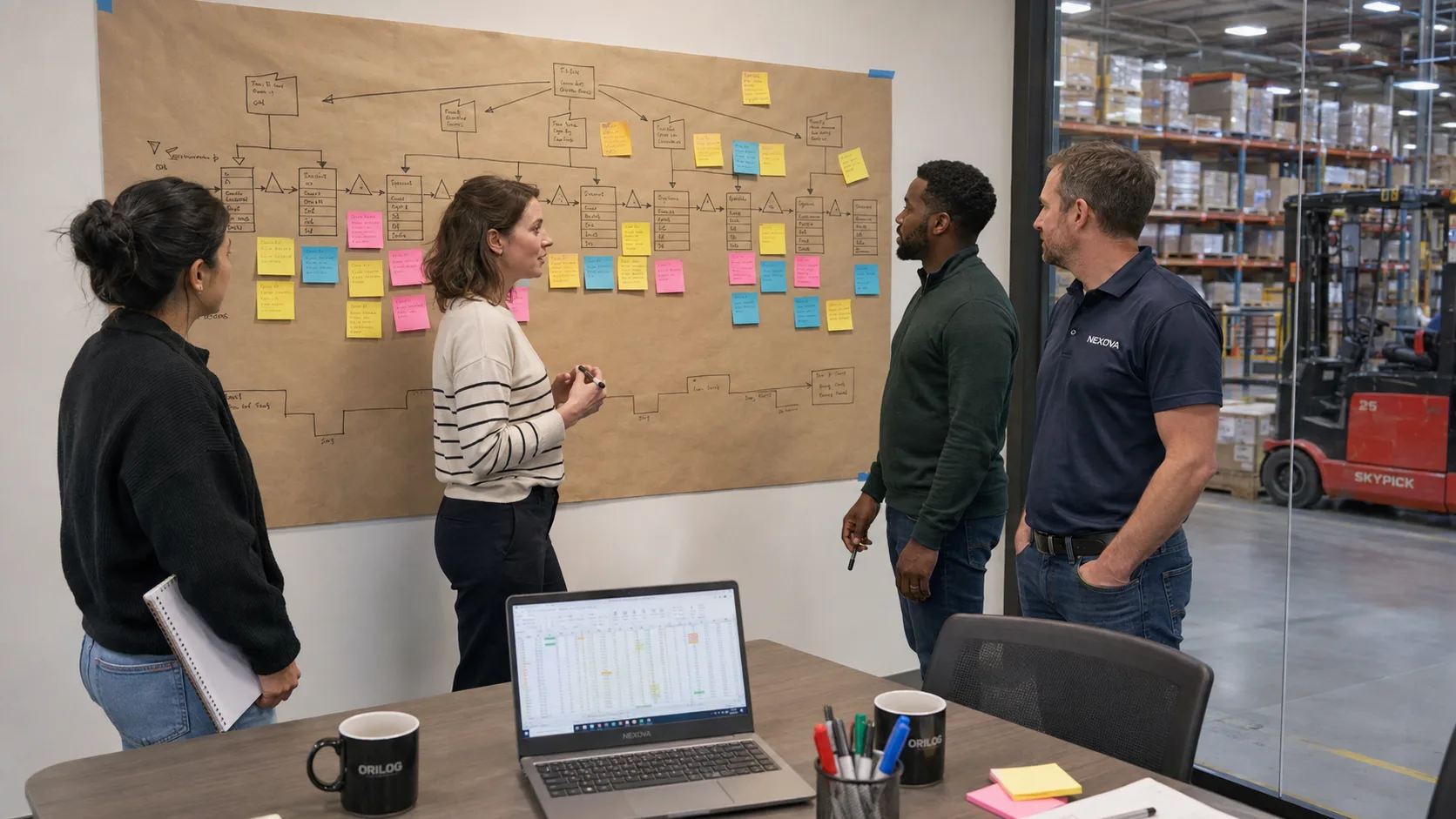

Non. La VSM se fait idéalement à la main, sur une grande feuille de papier kraft ou un tableau blanc, avec des post-its et des marqueurs. Cette approche physique favorise l’engagement de l’équipe et la facilité de modification en temps réel. Des outils numériques existent (Lucidchart, Miro, Visio avec bibliothèque VSM) pour la mise au propre ou le partage à distance, mais ils ne remplacent pas l’atelier terrain.
La VSM est-elle applicable dans les services et fonctions support ?
Oui, c’est ce qu’on appelle le Lean Office. La VSM s’adapte aux flux de traitement de commandes, de facturation, de gestion des litiges ou d’onboarding fournisseur. Les « stocks » deviennent des files d’attente de dossiers, les « temps de cycle » deviennent des délais de traitement. Les principes sont identiques, seule la nature des flux change.
